液冷板石墨模具的使用注意事項有哪些

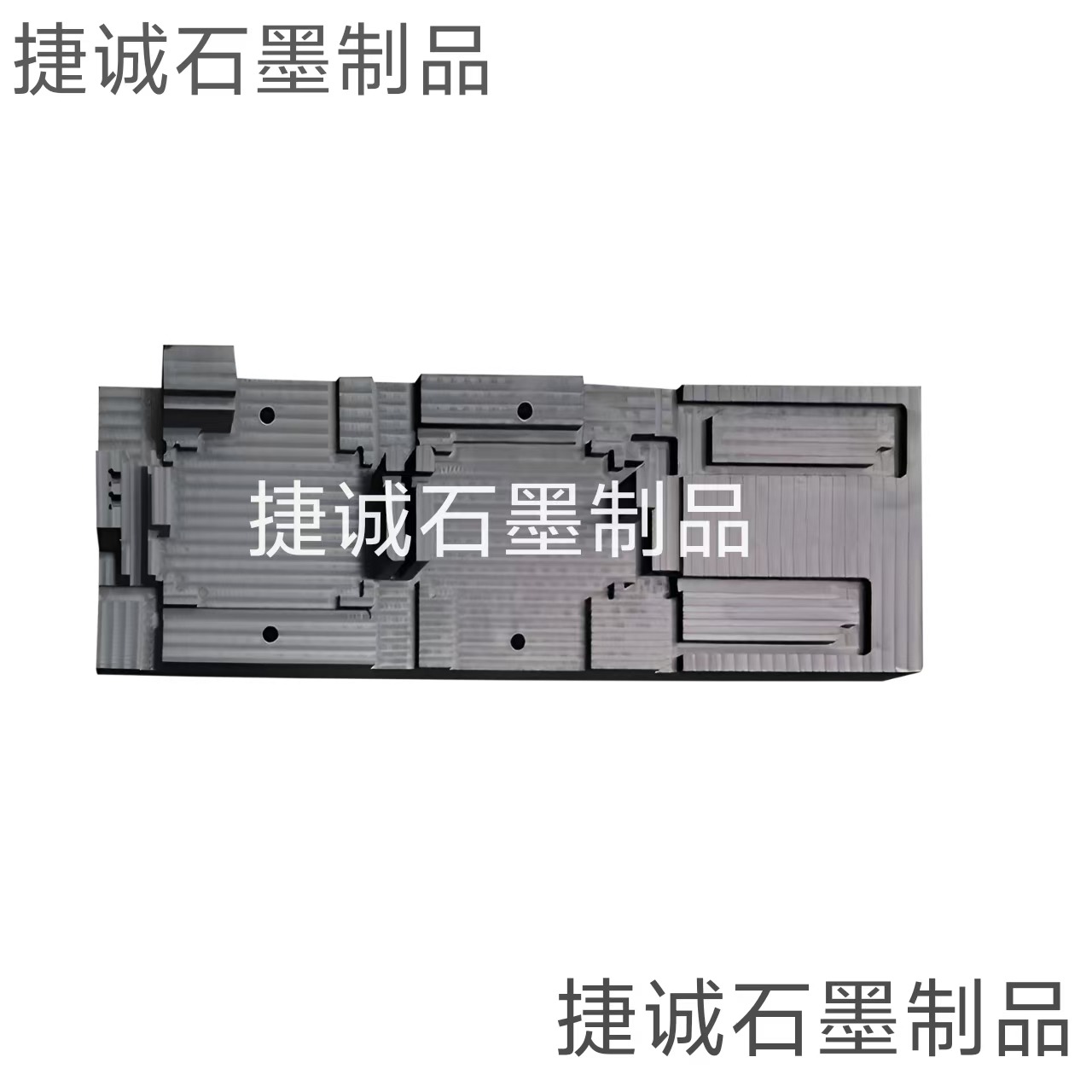

液冷板石墨模具的運用需嚴格遵循資料特性與工藝要求，以下是運用過程中需重點關注的注意事項，按操作規(guī)范、安全防護、維護保養(yǎng)、異常處理四大維度分類闡明：
一、操作規(guī)范要求
溫度與升溫速率控制
制止超溫：釬焊溫度不得超越620℃（石墨氧化起始溫度），否則會導致外表氧化層增厚（≥0.1mm時需報廢）。
勻速升溫：升溫速率需控制在5-10℃/min，防止因熱應力導致裂紋（如升溫過快易引發(fā)0.2mm以上微裂紋）。
壓力與真空度管理
真空度要求：釬焊過程中真空度需≤5×10??Pa，若真空度波動＞10%，需立即暫停加熱并查看密封圈或真空泵。
壓力均衡：模具外表壓力需均勻分布（誤差≤±0.05MPa），可通過壓力傳感器實時監(jiān)測。
冷卻水體系監(jiān)控
流量與溫度：冷卻水流量需穩(wěn)定在5-8L/min，水溫≤30℃。流量下降20%時需發(fā)動備用泵，水溫超標會導致模具熱疲憊。
水質要求：運用去離子水（電導率≤5μS/cm），防止水垢阻塞水道（水垢厚度＞0.1mm時需化學清洗）。
二、安全防護措施
個別防護裝備
高溫防護：操作人員需佩帶耐1200℃高溫手套、防輻射面罩及阻燃服，防止燙壞或熱輻射傷害。
呼吸防護：在釬焊爐開蓋時需佩帶防毒面具（過濾功率≥99.97%），防止吸入氟化物等有害氣體。
環(huán)境安全要求
防火防爆：釬焊區(qū)域3米內(nèi)制止寄存易燃物，配備干粉滅火器（2具/臺設備）及砂箱。
應急設施：設置緊迫洗眼器（流量≥1.5L/min，響應時間≤10秒）和應急噴淋裝置。
設備安全聯(lián)鎖
超溫維護：溫度超越630℃時自動切斷電源并報警，同時發(fā)動氮氣吹掃降溫。
壓力維護：真空度異常時自動確定設備，制止繼續(xù)加熱。
三、維護保養(yǎng)要害
日常查看
外觀查看：每日運用前查看模具外表裂紋（目視+5倍放大鏡）、氧化層厚度（光譜分析儀）及磕碰痕跡。
尺寸復核：每周運用三坐標測量儀檢測要害尺寸（如流道寬度公差±0.05mm）。
定時維護
去氧化處理：每運用200次后進行外表噴砂處理（粒度80目），去除0.05mm以下氧化層。
水道清洗：每季度運用檸檬酸溶液（濃度5%）循環(huán)清洗水道，去除水垢。
存儲管理
枯燥環(huán)境：模具需寄存在濕度≤40%的恒溫庫（20±5℃），防止受潮導致強度下降。
防變形措施：運用專用模具架寄存，制止疊放或擠壓，單層承重≤50kg。
四、異常情況處理
溫度失控
現(xiàn)象：5秒內(nèi)溫度上升＞20℃。
處理：立即按下急停按鈕，發(fā)動氮氣吹掃（流量≥20L/min），待溫度降至400℃以下再開爐查看。
走漏檢測
方法：釬焊后運用氦質譜檢漏儀檢測流道走漏率（規(guī)范≤1×10??Pa·m3/s）。
修正：走漏點≤0.5mm時可用石墨膠修補，＞0.5mm需返廠修正或報廢。
模具開裂
判別規(guī)范：裂紋長度＞1mm或深度＞0.3mm。
處理：立即停用并阻隔，填寫《模具報廢申請單》，分析開裂原因（如熱應力、機械損害）。
五、運用禁忌與危險
制止行為
制止在模具外表直接切割或鉆孔（會破壞石墨纖維結構）。
制止運用金屬工具敲擊模具（易引發(fā)內(nèi)部裂紋）。
制止在潮濕環(huán)境下安裝或拆卸模具（吸濕率＞1%時強度下降30%）。
主要危險
氧化危險：650℃以上持續(xù)加熱會導致石墨氧化層脫落，下降熱導率。
熱疲憊危險：頻頻冷熱替換（溫差＞500℃）易引發(fā)裂紋擴展。
化學腐蝕危險：接觸酸性釬劑（pH＜5）會導致外表腐蝕速率加速5倍。
六、數(shù)據(jù)化驗收規(guī)范參閱
項目 合格規(guī)范 檢測工具 檢測頻率
外表裂紋 無可見裂紋，微裂紋≤0.1mm 5倍放大鏡+超聲波探傷儀 每日
氧化層厚度 ≤0.08mm 光譜分析儀 每200次
熱導率 ≥115W/(m·K)（運用后） 激光閃射法熱導儀 每500次
平面度 ≤0.02mm/100mm（要害接觸面） 平面度檢測儀 每周
通過嚴格遵循上述注意事項，可確保液冷板石墨模具的運用壽命延長40%、釬焊良品率提升至99%以上，同時下降因操作不當導致的安全事故危險。實際應用中需結合詳細工藝（如高頻釬焊、真空釬焊）調(diào)整參數(shù)，例如高功率密度液冷板需增加熱沖擊測驗頻次。
想要了解更多液冷板石墨模具的內(nèi)容，可聯(lián)系從事液冷板石墨模具多年，產(chǎn)品經(jīng)驗豐富的滑小姐：13500098659。
